В двигателе внутреннего сгорания тысячи деталей. Все они в той или иной степени важны и нужны для сбалансированной работы сложной системы. Тем не менее, нельзя говорить об их равнозначности. Коленчатый вал, непосредственно передающий энергию сгорания топлива на движущие колеса, и все его сопряженные детали – одни из самых важных.

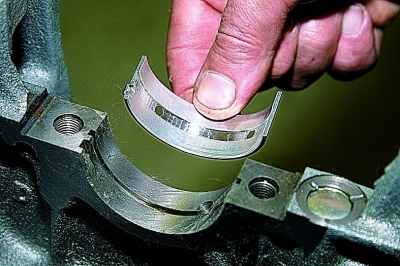

В частности, речь идет о вкладышах коленчатого вала, небольших полукольцах, сделанных из более мягкого, чем сталь коленвала, металла, имеющего особое антифрикционное покрытие. При длительной работе двигателя именно вкладыши должны первыми выходить из строя, а не шейки коленвала.
Назначение вкладышей коленвала
Вкладыши коленчатого вала являются, в сущности, подшипниками скольжения для шатунов, вращающих коленчатый вал под воздействием энергии микровзрыва в камерах сгорания цилиндров ДВС.
В этой системе велики скорости вращения и нагрузки, поэтому необходимо резко уменьшить трение деталей, иначе двигатель выйдет из строя почти мгновенно. Для уменьшения силы трения все значимые внутренние сопряжения деталей двигателя находятся в так называемом «масляном тумане», в тонкой микронной пленке, которая создается специальной системой смазки двигателя.
Пленка, обволакивающая металлические детали, возможна лишь при достаточно серьезном давлении масла. Между вкладышем и шейкой коленвала как раз присутствует такая масляная «прослойка», благодаря которой сила трения резко снижается. Следовательно – вкладыши коленчатого вала – защита, позволяющая увеличить срок службы столь важной для двигателя детали.
Виды вкладышей коленвала
В первую очередь, вкладыши коленчатого вала ДВС следует поделить на две группы – коренные и шатунные вкладыши. Шатунные вкладыши, как указывалось выше, находятся между шатунами и шейками коленвала, а коренные выполняют сходную роль, но ставятся между самим коленвалом и теми местами, где коленвал проходит через корпус двигателя.
Для каждого двигателя промышленностью изготавливаются вкладыши коленчатого вала (и шатунные, и коренные), отличающиеся друг от друга своим внутренним диаметром. Диаметры ремонтных вкладышей отличаются друг от друга и, соответственно, от вкладышей, установленных на новый двигатель, с шагом в 0,25 мм. Таким образом, составляется размерный ряд ремонтных вкладышей, каждый из которых больше в диаметре (внутреннем), чем заводские, на 0,25; 0,5; 0,75; 1 мм.
Проверка и замена вкладышей
Даже при правильной работе смазочной системы и постоянным уходом за ней, со временем неизбежно влияние трения на вкладыши и сам коленчатый вал. Это проявляется в том, что на шейках коленвала постепенно образуется шероховатость, бороздки. Масло под давлением свободно проходит сквозь такие «туннели», и масляная пленка образуется не так, как должна. В результате силы трения возрастают, и коленвал все больше подвергается износу.
Поэтому через определенное число километров пробега (разное для каждой марки автомобиля), требуется проводить ремонт двигателя, заменяя вкладыши коленчатого вала с обязательной шлифовкой шеек коленвала (устраняющим шероховатость).
Для различных марок автомобилей ряд ремонтных размеров может быть различным. Так, если для моделей ВАЗ их 4, то для ГАЗа – 6, с тем же шагом. Некоторые производители на вкладышах коленвала наносят их размер. Если, например, на вкладыше будет написано «0,25», это означает, что такой вкладыш имеет 1-ый ремонтный размер.
От степени шероховатости, которую устранят расточкой и шлифовкой, зависит и размер вкладышей, которые нужно будет установить по окончании ремонта. Вполне может быть, что при сильном износе 1-ый ремонтный размер нужно будет пропустить, сразу перейдя ко второму.
Одним из способов проверки степени износа вкладышей (кроме непосредственного измерения их толщины) является использование набора специальных контрольных щупов из бумаги или медной фольги. Щупы имеют толщину с шагом в 0,025 мм. Устанавливая щуп между вкладышем и шейкой вала, затягивают, как положено, все соединения, а затем пробуют провернуть коленвал. Эту операцию выполняют до тех пор, пока коленвал не будет прокручиваться с ощутимым усилием. Значение толщины используемого щупа и будет соответствовать величине зазора.
Медные щупы, при этом, смазывают маслом, а вал проворачивают не более, чем на 90 градусов, во избежание повреждения поверхности вкладыша.
Работу по проверке, подбору и замене вкладышей коленвала лучше всего доверять специалистам, знающим толк в подобном деле и имеющим немалый опыт. В каждом конкретном случае возможны индивидуальные особенности и тонкости, которые не знающий человек может и не заметить. А именно они повлияют потом отрицательно на весь результат работы. Будьте мудрыми – доверьте сложную работу профессионалам!
