КПП ЯМЗ 238

На автомобили, которые выпускаются Минским заводом оснащены в основном Ярославскими двигателями. Самыми распространенными считаются ЯМЗ 238. Под эти мощные агрегаты устанавливают соответствующую коробку передач. Она, как правило, оснащена специальным устройством. Этот дополнительный агрегат дает возможность расширить заводские возможности коробки. Это кпп ЯМЗ 238 с демультипликатором. Такой механизм имеет еще одно название – делитель.

Характеристика кпп ЯМЗ 238 с демультипликатором

Дизельные двигателя, которые устанавливаются на грузовые автомобили, 4-х тактные. Расположение цилиндров в этом агрегате V-образного типа с непосредственной подачей топлива и охлаждением жидкостью. Именно под такой двигатель устанавливается соответствующая кпп ЯМЗ238 с демультипликатором. Это восьмиступенчатая механическая коробка, которая складывается с двух агрегатов: основная четырехступенчатая коробка передач и демультипликатора. При управлении автомобилем, который оснащен такой механической коробкой, стоит руководствоваться схемой переключения. Она предоставляется в технической документации эксплуатации агрегата. Так как конструкция кпп ЯМЗ 268 остается практически стандартной, то и количество скоростей не меняется. Основной функцией установки делителя есть точная регулировка мощности двигателя в соответствии с нагрузкой и скоростью автомобиля. Такой контроль обеспечивает снижение использования топлива, увеличивает работоспособность деталей основной коробки.

Эксплуатация кпп ЯМЗ238 с демультипликатором

Передачи на такой коробке переключаются в следующем порядке: с первой по четвертую и с пятой по восьмую осуществляются простым перемещением рычага в соответствующее положение. Для включение же пятой скорости стоит оставить включенной четвертую скорость и в это время переместить рычаг демультипликатора на подключения наивысшего диапазона. А для возвратной процедуры, то есть для перехода с пятой на четвертую скорость, рычаг демультипликатора стоить переключить в самый низший диапазон. Затем включить нейтральную скорость, дождаться пока сигнал индикатора агрегата погаснет и выполнить окончательную смену скоростей. Стоить также заметить, что скорость автомобиля в момент смены скоростей не должна превышать 40 км/час. Все эти технологические индивидуальности четко прописаны в соответствующих эксплуатационных документах.

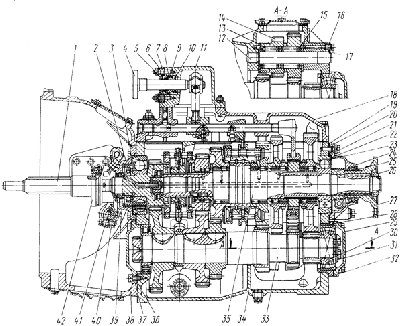

Схема КПП ЯМЗ 238

Кпп ЯМЗ 238, схема которого предоставлена имеет стандартную конфигурацию и считается самой распространенной.

1,6,12, 22,29, 37, 49-подшипники
2 Манжета первичного вала

3 Корпус манжеты
4,28 Гайка

5,30 Стопорное кольцо

7,8 Вал первичный
9 Трубка маслоотводная
10,36 Шайба упорная
11,26 Втулка

13,17, 19,20,24 Шестерня

14,21 Синхронизатор скоростей передач
15,16 Втулка

18 Втулка
23,27 Упорное кольцо

25 Муфта
31,32,39,51 Шпонка
33,34 Вторичный вал
35 Болт

38 Вал промежуточный
40, 42,43,44,45 Шестерня 1-ой передачи
41 Втулка распорная
46 Кольцо упорное
47 Передний подшипник

48 Промежуточная шестерня

50 Ось шестерни
