Панель приборов на малотоннажных грузовиках и микроавтобусах «Газель» информирует водителя о важнейших характеристиках движения и о состоянии основных узлов автомобиля. На панель приборов вынесены механизмы включения автомобильной оптики, переключения работы коробки передач и других механизмов машины.
Назначение панели

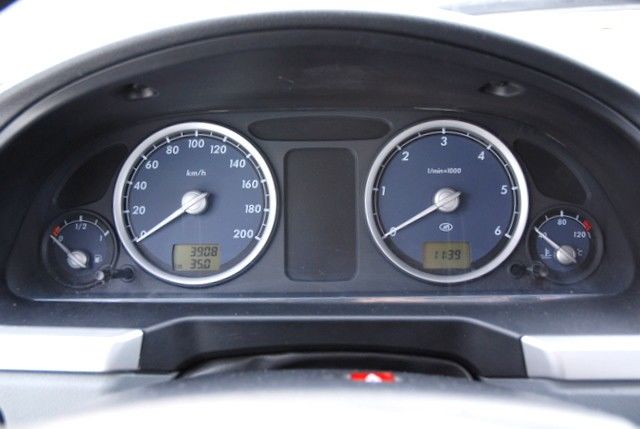

На приборной панели находятся следующие информационные приборы:
- Спидометр;
- Тахометр;
- Цифровые индикаторы километража пробега за сутки и общий километраж автомобиля. Суточный расположен над общим пробегом машины. Показатели последнего сбрасываются нажатием специальной кнопки;
- Стрелочный указатель количества топлива в бензобаке;
- Стрелочный указатель температуры системы охлаждения. Правая сторона шкалы датчика окрашена в красный цвет. При заходе стрелки датчика в красную зону включается световой индикатор критического нагрева охлаждающей жидкости;
- Световая индикация ручного тормоза. Он начинает мигать, если при включении зажигании включен ручной тормоз. Световая индикация подтверждается прерывистым звуком;
- Световой сигнал разряженного автомобильного аккумулятора;
- Световое предупреждение критического снижения давления моторной смазки, дублируется прерывистым звуком. Нормально активируется после запуска зажигания и автоматически выключается при запуске мотора. Допускается включение при низкочастотном вращения коленвала на холостых оборотах, при прохождении крутого поворота и при внезапном торможении. Если индикатор загорелся при штатном движения грузовика, необходимо сразу остановиться и выявить причину внезапного падения смазки;
- Световые индикаторы включения обоих поворотников. Для левого и правого на панели выведены отдельные световые сигнализаторы;
- Световая индикация работы управляющих систем двигателя. В нормальном состоянии активируется одновременно с включением зажигания, после этого горит 5-10 сек. и гаснет. Выключение световой индикации свидетельствует о готовности мотора к запуску. Если световая индикация горит дольше 10 секунд, то это свидетельствует о нарушении работы отдельных систем управления мотора;
- Световой индикатор нарушения работы антиблокировочной системы (ABS);
- Световой индикатор нарушения работы электронного регулятора торможения (EBD);
- Световой индикатор открытых дверей. На некоторых модификациях «Газели» он подтверждается резким прерывистым звуком;
- Аварийная сигнализация перегрева охлаждающей системы. При включении аварийного сигнализатора (он дублируется резким прерывистым звуком) автомобиль следует немедленно остановить и установить причину критического нагрева охлаждающей жидкости;
- Аварийная сигнализация снижения уровня тормозной ниже критического уровня. Подтверждается прерывистым резким звуком. Следует немедленно остановиться и проверить состояние системы торможения. Главным образом, необходимо проверить протечки тормозной жидкости;
- Аварийный сигнализатор снижения топлива в баке ниже критического уровня. Активируется, если в бензобаке оказывается бензина меньше 8 литров. Продолжительное движение автомобиля с количеством топлива ниже критического приведёт к нарушению работы погружного электробензонасоса;
- Сигнализаторы включения передних и задних противотуманных фар, фар дальнего и ближнего света, габаритных огней.
На полноприводных автомобилях «Газель» с колесной формулой 4х4 на панель приборов вынесена световая сигнализация включения блокировки межосевого дифференциала.
Принцип работы приборной панели «Газели»
Каждый прибор, каждый индикатор подключен электропроводкой к конкретному прибору автомобиля, за который тот отвечает:
- Спидометр определяет скорость «Газели» по числу оборотов колеса в единицу времени. Количество оборотов определяется при помощи встроенных одометра и часового механизма. Формула вычисления привязана к диаметру колес. Их изменение в сторону увеличения или уменьшения приведет к погрешностям спидометра при определении фактической скорости;
- Индикатор пробега автомобиля также привязан к показаниям одометра. Вычислитель индикатора преобразует число оборотов колеса в километраж пробега автомобиля;
- Тахометр определяет частоту оборотов коленчатого вала. Способ определения – электронный. Вынесенный электрический датчик фиксирует количество импульсов в минуту у катушки зажигания. Электронная плата преобразуют число импульсов в движение стрелки по шкале прибора;
- Датчик топлива получает информацию о наполненности бензобака от датчика-поплавка резисторного типа;
- Сигнализаторы автомобильной оптики – дальнего и ближнего света, противотуманных фар, габаритных огней – получают информацию по наличию или отсутствию электрического тока в цепи;
- Индикатор открытия дверей срабатывает по замкнутости-разомкнутости цепи между дверью и корпусом автомобиля. Если цепь разомкнута, то индикатор срабатывает;
- Сигнализатор температуры охлаждающей жидкости получает информацию от термобиметаллическая пластины. При её нагреве до определенной температуры на ней замыкаются контакты и зажигается индикатор;
- Сигнализатор критического падения уровня тормозной жидкости получает данные от поплавкового датчика. При понижения уровни жидкости ниже критического уровня поплавок соприкасается с корпусом датчика и замыкает электрическую цепь.
Типичные поломки панели приборов «Газель»
В подавляющем большинстве случаев нарушения в работе приборной панели микроавтобусов и грузовиков «Газелей» связано с неисправностями у периферийных датчиков или с повреждениями соединительной электропроводкой. Непосредственные поломки панели приборов связаны, чаще всего, с механическими повреждениями.
К типичным поломкам панели приборов «Газели» относят неисправности работы:
- спидометра;
- тахометра;
- датчика топлива;
- датчика температуры охлаждающей жидкости.
Признаки нарушения работы спидометра: его стрелка вообще не двигается, она отчетливо дрожит или резко изменяет свое положение.
Причины нарушения:
- Тросик оборвался, повредился или соскочил с ведомой шестерёнки;
- Повреждение одометра;
- Повреждение датчика импульсов;
- Критический износ ведомой шестерни или поломка ее зубцов.
Признаки нарушения работы тахометра схожи с признаками нарушения спидометра. Это неадекватное поведение стрелки прибора или отсутствие у нее вообще всякого движения. Поломка тахометра не связана с поломками двигателя. Причинами поломки тахометра являются:
- Повреждение датчика, регистрирующего импульсы системы зажигания;
- Повреждение проводки или окисление ее контактов;
- Нарушение работы электрической платы. В этом случае она некорректно преобразует электронные сигналы в аналоговые, под действием которого стрелка прибора изменяет свое положение;
- Повреждение стрелочного механизма тахометра (стрелка двигается с заметными запозданиями и рывками).
Признаки нарушения работы датчика топлива:
- Его стрелка постоянно дергается из сторону в сторону, в т.ч., и в самые крайние положения;
- При полной заливке датчик показывает, что бензобак пуст или он залит не полностью;
- При включенном зажигании стрелка по-прежнему остается в нулевом положении.
Причины нарушения работы датчика топлива:
Нарушение целостности проводки, окисление контактов или обрыв цепи заземления;
- Управляющий сигнал слишком сильный или, наоборот, слишком слабый;
- Повреждение пластмассового поплавка, из-за чего тот потерял герметичность;
- Деформация рычага, на котором крепится поплавок, из-за чего тот теряет плавучесть;
- Повреждение резисторных элементов или корпуса датчика, в результате чего резисторные элементы начинают работать некорректно. Выход из строя резисторов связан с общим износом детали или критического истончения напыления, в результат чего пропадает электрический контакт;
- Сигнальный провод закоротил на «массу», в результате датчик топлива показывает, что бак постоянно полон.
Нарушение работы индикатора температуры охлаждающей жидкости в большинстве случаев связано с повреждением электропроводки или с окислением их контактов. Выход из строя термобиметаллической пластины – достаточно редкая неисправность, возникающая из-за нарушения герметичность пластины. Последняя теряет герметичность либо из-за заводского брака, либо из-за длительной и продолжительной эксплуатации «Газели».
Поломки других световых индикаторов или механических выключателей также связаны с повреждениями соединительной электропроводки или из-за окисления контактов. Отдельные запчасти к приборным панелям, а также периферийные датчики и электропроводку выгоднее всего в интернет-магазине «РЦ Автодизель».
