Для обеспечения комфорта в салоне автомобиля круглый год в автомобиле Газель Бизнес предусмотрено наличие системы отопления. Источником тепла здесь выступает двигатель, где при сгорании топлива, трения оно образуется и требует отвода для предотвращения перегрева и заклинивания. Непосредственно система охлаждения имеет большой и малый контур циркуляции антифриза или иной жидкости, а регулирование идет термостатом. В итоге летом тепло от двигателя направляется в атмосферу, а зимой может быть использовано для обогрева кабины.
Конструктивные особенности печки

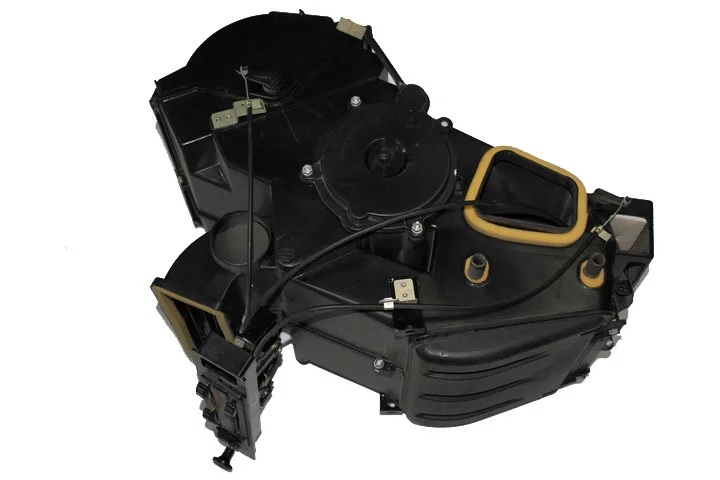

Отопитель в Газель Бизнес не отличается принципиально от других автомобилей. Фактически, он представляет радиатор, где происходит тепловой обмен между охлаждающей жидкость двигатель и воздухом. Одновременно для повышения качества отопления и улучшения отбора тепла жидкость сюда поступает непосредственно из головки блока цилиндров, которая остается самой горячей частью двигателя. Это позволяет начать подачу теплого воздуха в салон даже до достижения мотором рабочей температуры.
Одновременно количество тепла, поступающего непосредственно в салон Газель Бизнес через радиатор отопителя можно регулировать. Обеспечивает это кран, который либо пропускает нагретую двигателем охлаждающую жидкость, либо сбрасывает ее обратно в большой круг. Регулировка его расположения идет из салона за счет наличия электропривода, регулирующего положение регулирующей заслонки. Также количество тела в салоне Газель Бизнес можно регулировать за счет корректировки интенсивности обдува, что обеспечивает моторчик с крыльчаткой. Ускорение вращения последнего усиливает обмен и повышает, соответственно, количество отбираемого тепла.
Основные неисправности
Система отопления Газель бизнес также потенциально может выйти из строя. О проблемах говорит невозможность обогрева кабины либо недоступность регулировки объема попадающего в нее тепла. Для поиска неисправности необходимо проконтролировать следующие элементы системы:
- кран самого отопителя;
- мотор-редуктор;
- электропривод и регулятор числа оборотов обдувающего вентилятора.
О проблемах с краном говорит невозможность перекрытия или открытия подачи тепла. В этом случае он не может открыть или заблокировать подачу жидкости охлаждения непосредственно в радиатор печки вашего Газель бизнес. Проконтролировать его работу поможет обычная лампа накаливания и кусок любого провода. Для начала определяем целостность сети управления. Здесь достаточно замкнуть лампочку, подключив ее к проводам разъема. Если она не загорелась, то ваш провод от черного прикрепите на кузов (если лампа загорелась, то имеет место обрыв в черном «минусе»). В противном случае надо проверить целостность предохранителя F13, а также целостность цепи от него непосредственно до разъема. Если с цепью все в порядке, то замкните кран отопителя (для этого соедините по очереди черный провод с зеленым и коричневым). При отсутствии характерного шума работы крана он требует замены.
Для проверки мотор-редуктора заслонки обдува стекла в Газель Бизнес надо снять нижнюю часть панели. Теперь разъем его питания надо подключить мультитестер или упомянутую выше лампу. Для определения работоспособности достаточно включить зажигание и отопитель, а также нажать на кнопку управления заслонкой. Если напряжение появилось или загорелась лампа, а мотор-редуктор не работает, то он требует замены.
Проконтролировать работоспособность электропривода вентилятора вашего отопителя в Газель модели Бизнес можно демонтировав воздухозаборник. Внутри вы увидите два провода с разъемом, к которым подключите тестовую лампу и поверните в разные стороны регулятор объема подаваемого воздуха. При максимальной скорости лампа должна светиться ярко, а при снижении постепенно тускнеть. Если подобного не происходит, и она вовсе не горит, значит проблема в цепи питания либо регуляторе числа оборотов. Вторым этапом контроля остается определение сопротивления между двумя выводами привода в разъеме.
