РВД: сравнительный анализ отечественных и импортных продуктов

С каждым годом технологии продолжают развиваться, и в некоторых областях это развитие может быть не таким очевидным, как в других. Одним из таких инструментов, которые остаются незамеченными для многих, но являются критически важными в разных отраслях, являются рукава высокого давления.

История

Исследование истории гидравлических системы начинается с древних цивилизаций, когда люди понимали значение воды как источника энергии. Но применение гидравлики в виде систем высокого давления началось лишь в XX веке, и с этого момента и началась история гидравлических шлангов.

Первые практические применения гидравлических систем можно найти в тяжелой промышленности и горной технике начала XX века. В то время важной задачей было передать максимальное количество энергии на максимальное расстояние без значительных потерь. Первые гидравлические шланги были изготовлены из толстых резиновых и металлических материалов, чтобы выдержать высокое внутреннее давление.

1930-е годы стали переломными в развитии гидравлических шлангов. Именно в этот период были разработаны более гибкие и надежные шланги, способные выдерживать давление до 250 бар. Это развитие было вызвано растущим спросом на гидравлические системы в авиационной и автомобильной отраслях.

К 1950-м годам, благодаря новым технологиям и материалам, шланги стали еще более прочными и гибкими. Были созданы специализированные решения для различных приложений, включая высокотемпературные и высокодавленные системы. Так, например, стали доступны шланги, способные выдерживать давление до 400 бар и температуру до 150°C.

В 1970-1980-е годы интенсивное развитие получили композитные материалы и усовершенствованные способы обработки резины, что позволило создать шланги с еще большим давлением и длительным сроком службы.

Сегодня гидравлические шланги представляют собой высокотехнологичный продукт, результат десятилетий исследований и инноваций. Они широко используются в самых разных отраслях от строительства и тяжелой промышленности до авиации и космонавтики.

Конструкция

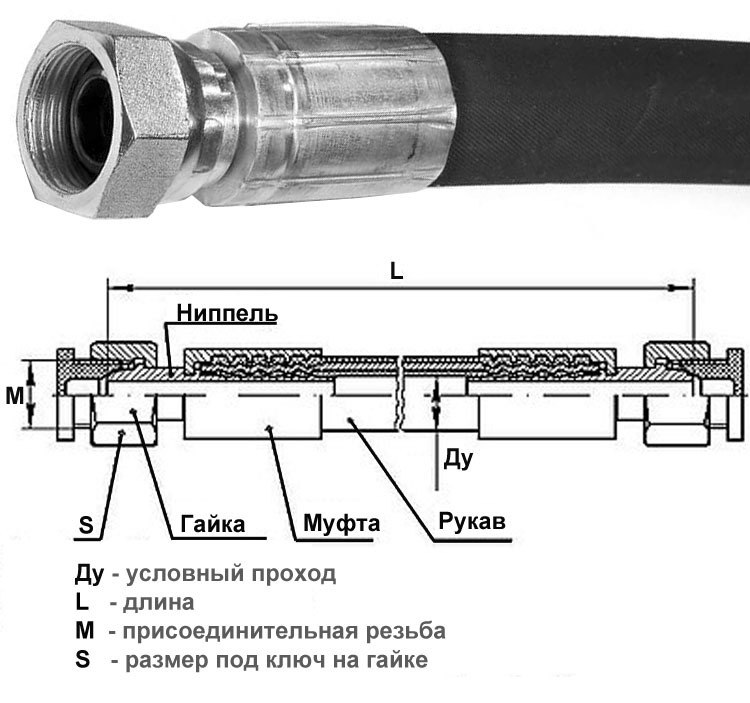

Гидравлический шланг – это сложный продукт, созданный для переноса жидкости под давлением из одного компонента в другой в гидравлической системе. Давайте рассмотрим конструкцию гидравлического шланга, которая обеспечивает его функциональность и прочность.

1. Внутренний слой: Изготовлен из синтетической резины, которая устойчива к агрессивным воздействиям гидравлических жидкостей. Важное качество для внутреннего слоя - минимальное сопротивление потоку, чтобы обеспечивать максимальную производительность при минимальных потерях давления.

2. Армирование: Это сердце шланга, предоставляющее необходимую прочность для выдерживания высокого давления. Армирование может состоять из металлических оплёток или текстильных нитей. Существует несколько типов армирования:

• Оплётка из латунированной проволоки.
• Металлические навивки.
• Текстильные оплётки.

3. Наибольший рабочий диапазон давления обеспечивают металлические оплётки. Они также обеспечивают лучшую защиту от внешних повреждений.

4. Внешний слой: Обычно изготовлен из синтетической резины, устойчивой к износу, ультрафиолетовому излучению, погодным условиям и другим внешним воздействиям. Этот слой также обеспечивает дополнительную защиту для армирующего слоя.

5. Концевые соединения: Это металлические элементы, которые позволяют соединить шланг с другими компонентами системы. Они могут быть изготовлены из различных материалов, включая сталь, нержавеющую сталь и латунь. Точность и качество изготовления этих соединений критически важны для безопасности всей системы.

Типы и применение

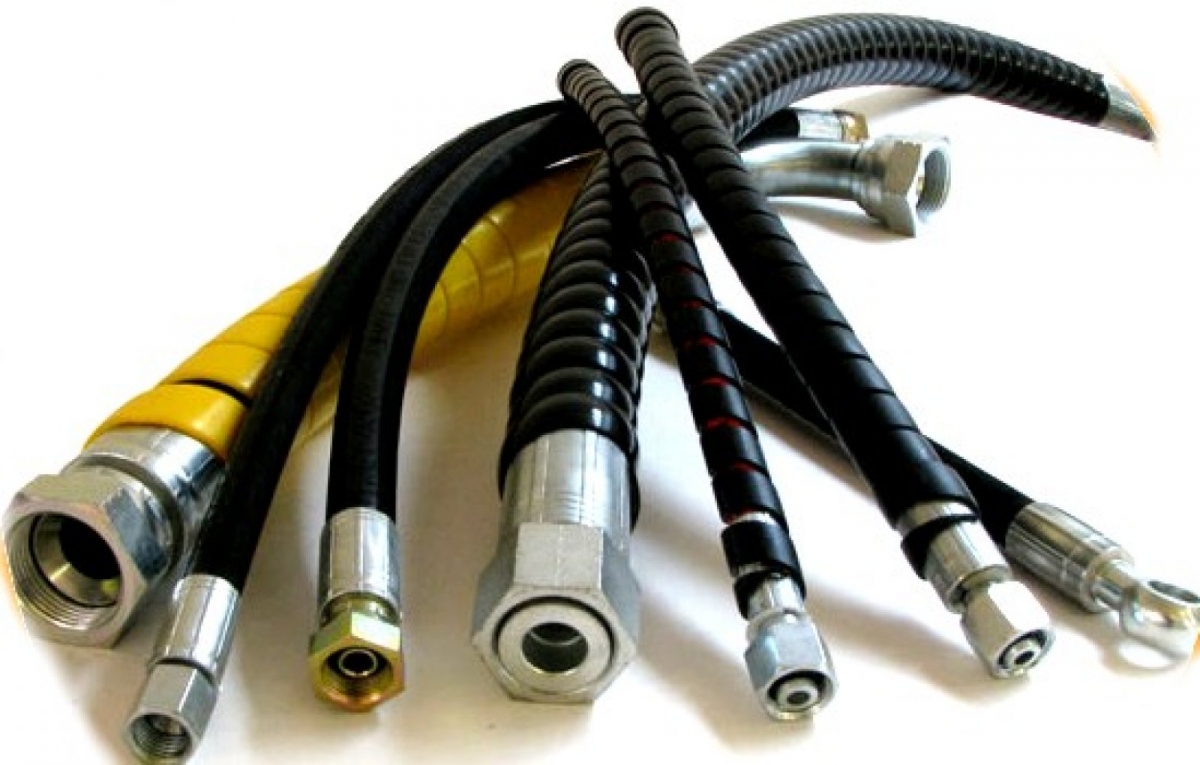

Рукава высокого давления (РВД) — неотъемлемая часть современных гидравлических систем. Различие в их конструкции и характеристиках позволяет использовать их в разнообразных условиях эксплуатации.

В зависимости от условий эксплуатации, агрессивности рабочей среды, давления и температуры, выбор конкретного типа РВД может сильно влиять на безопасность и эффективность работы всей системы.

Рассмотрим основные области их применения:

1. Строительство. РВД используются в гидравлических системах строительной техники, такой как гидравлические грейдеры, экскаваторы и бульдозеры.При бурении скважин для передачи давления к инструментам.
2. Автомобильная промышленность. В гидравлических тормозных системах. В системах рулевого управления автомобилей.
3. Сельское хозяйство. В гидравлических системах сельскохозяйственной техники, такой как тракторы, комбайны и погрузчики.
4. Нефтехимическая и газовая промышленность. При бурении нефтяных и газовых скважин. В системах транспортировки и перекачки нефти и газа на расстояния.
5. Промышленное оборудование. В гидравлических прессах, станках и другом оборудовании, где требуется высокое давление.
6. Пожарное оборудование. В пожарных машинах для подачи воды на место пожара.
7. Морская техника. В гидравлических системах судов, кораблей и подводных лодок. Для подачи топлива и других жидкостей.
8. Горнодобывающая промышленность. В гидравлических системах горного оборудования. При бурении и добыче полезных ископаемых.

Импортные и российские: основные отличия

РВД являются критически важными компонентами во многих промышленных системах, и понимание различий между импортными и отечественными рукавами помогает сделать правильный выбор в различных условиях.

• Импортные рукава, производимые в Европе, чаще всего соответствуют стандартам EN 853 и EN 857, которые вступили в силу с 1997 года. До этого времени производство рукавов осуществлялось в соответствии с стандартами DIN и SAE.
• Российские рукава чаще всего производятся согласно ГОСТам, например, ГОСТ 6286-73.

• Импортные рукава часто обладают определенными технологическими инновациями, такими как использование латунированной проволоки для оплетки или тонкого слоя резины для армирования наружного резинового слоя.
• Российские рукава могут быть менее разнообразными в плане конструкции, но при этом они также могут обладать высоким качеством, благодаря опыту и технологиям отечественных производителей.

• Основной параметр, по которому часто сравнивают импортные и отечественные рукава, это диаметр условного прохода. В Европе используется метрическая система измерения – дюймы. Например, диаметр импортного рукава с диаметром условного прохода 12 равен 12,7 мм, что превышает аналогичный параметр у российских рукавов.
• В отечественных рукавах используются метрические системы измерения, и их размеры могут отличаться. Например, DN 10 и DN 20 в отечественных рукавах равны 9,5 мм и 19 мм соответственно.

• Импортные рукава часто используют передовые материалы и технологии, что может обеспечивать длительный срок службы и высокую стойкость к агрессивным средам.
• Отечественные рукава также могут обладать высоким качеством, особенно если речь идет о продукции ведущих российских производителей.

• Импортные рукава зачастую обладают более высокой стоимостью из-за расходов на транспортировку, таможенные пошлины и другие связанные расходы. Однако их высокая стоимость может быть оправдана качеством и долговечностью.
• Российские рукава обычно предлагают более конкурентоспособные цены, делая их привлекательным выбором для многих потребителей, особенно в условиях экономии.
