Газель и Соболь оснащаются жёстким задним мостом, представляющим собой вид балки, конструкция которой выглядит как картер основной передачи с впрессованными в неё кожухами полуосей. Дифференциальная часть совокупно с функционалом основной передачи составляют редуктор, надёжно фиксируемый посредством болтов после установления в проём вышеназванного картера. Подобное конструкционное решение называют "банджо".
Некоторые модели "ГАЗЕЛИ" и "СОБОЛЯ" укомплектованы редукторным механизмом несъёмного типа, рабочие части которого встроены в тело картера самого моста.

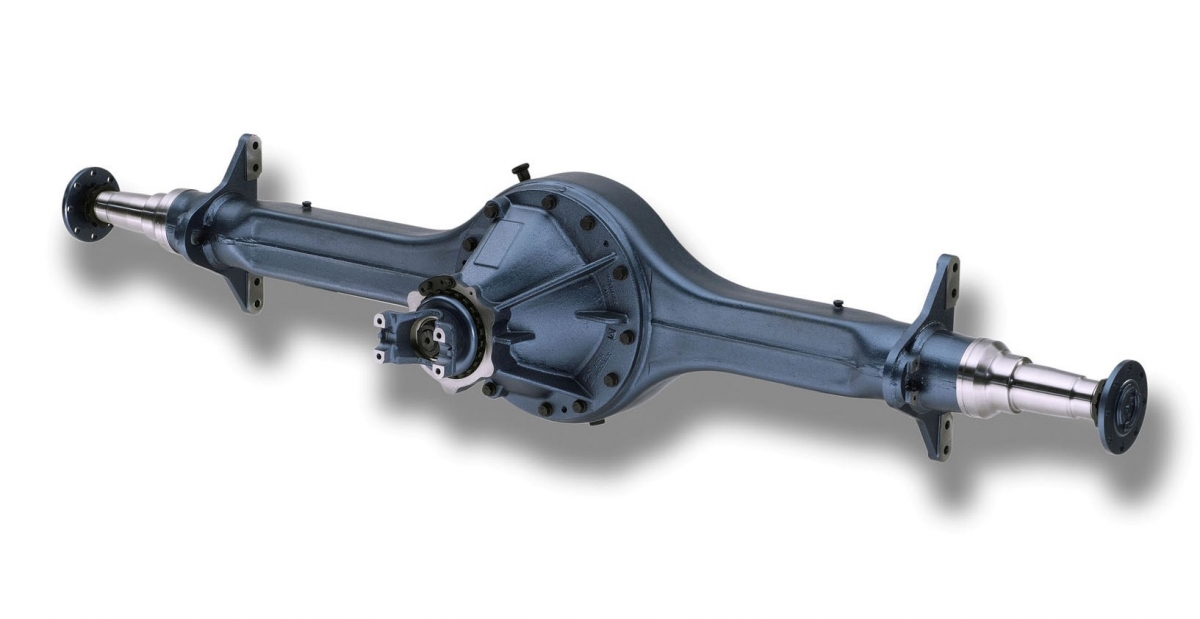

Задний мост "банджо" и аналогичное решение с неразъёмным типом балки
Неразъёмный (задний) мост под "ГАЗЕЛЬ" и "СОБОЛЬ" делают из чугуна (из данного металла формируют картер). В структуру картера впресованы кожуховые элементы полуосей, а к их фланцевым элементам прикрепляются тормозные щитки задних тормозов с сопутствующей механикой. В данные кожухи вставляются полу-оси (в конкретной ситуации –"полуразгруженного" вида). С внутренней части картера располагается люк, сквозь него можно производить манипуляции с узлами основной передачи.
Структура главной передачи является гипоидной. При этом ось шестерни (ведущей) сдвигается на 0,42 см по отношению к ведомой оси, а значения передаточного числа (для движков "ЗМЗ-406", "ЗМЗ-405") выражены в показателях 5,125. Для мотора "УМЗ-4215" этот параметр составляет 4,556. С внешней стороны пространство "люка" закрывает специальная крышка, в которой размещена заглушка для отверстия, через которое наливают масло. Внизу картера аналогичным образом оборудован маслослив.
Задний мост (неразъёмный), устройство
В функционале заднего неразъёмного моста, в его верхнем отделе балки устанавливают сапун. Делают это для того, чтобы предотвратить избыток давления внутри картера. Вал, взаимодействующий с ведущей шестернёй, крепится на два конических подшипника "роликового" типа в начале картера.
Отдел вала спереди представляет собой своего рода шлиц, с вмонтированным него фланцем главенствующей шестерни (ведущей). Чтобы обеспечить непроницаемость стыков, данное отделение картера оборудуют "сальником".
Регулирующее кольцо, способствующее обеспечению нужных монтажных параметров оптимального взаимодействия шестерёночных механизмов располагается в пространстве промежутка относительно тела подшипника, находящегося сзади и торцевой частью ведущей шестерёнки.
В промежутке относительно подшипника, расположенного впереди и бортом вала главенствующей шестерни располагается определённое число распорочных колец, параметры толщины которых напрямую связаны со степенью "натяга" подшипникового механизма. "Натяг" осуществляют посредством затягивания "корончатой" гайки на нужную глубину по резьбовому сегменту вала несущей шестерёнки. "Корончатую" гайку "стопорят" с помощью шплинта.

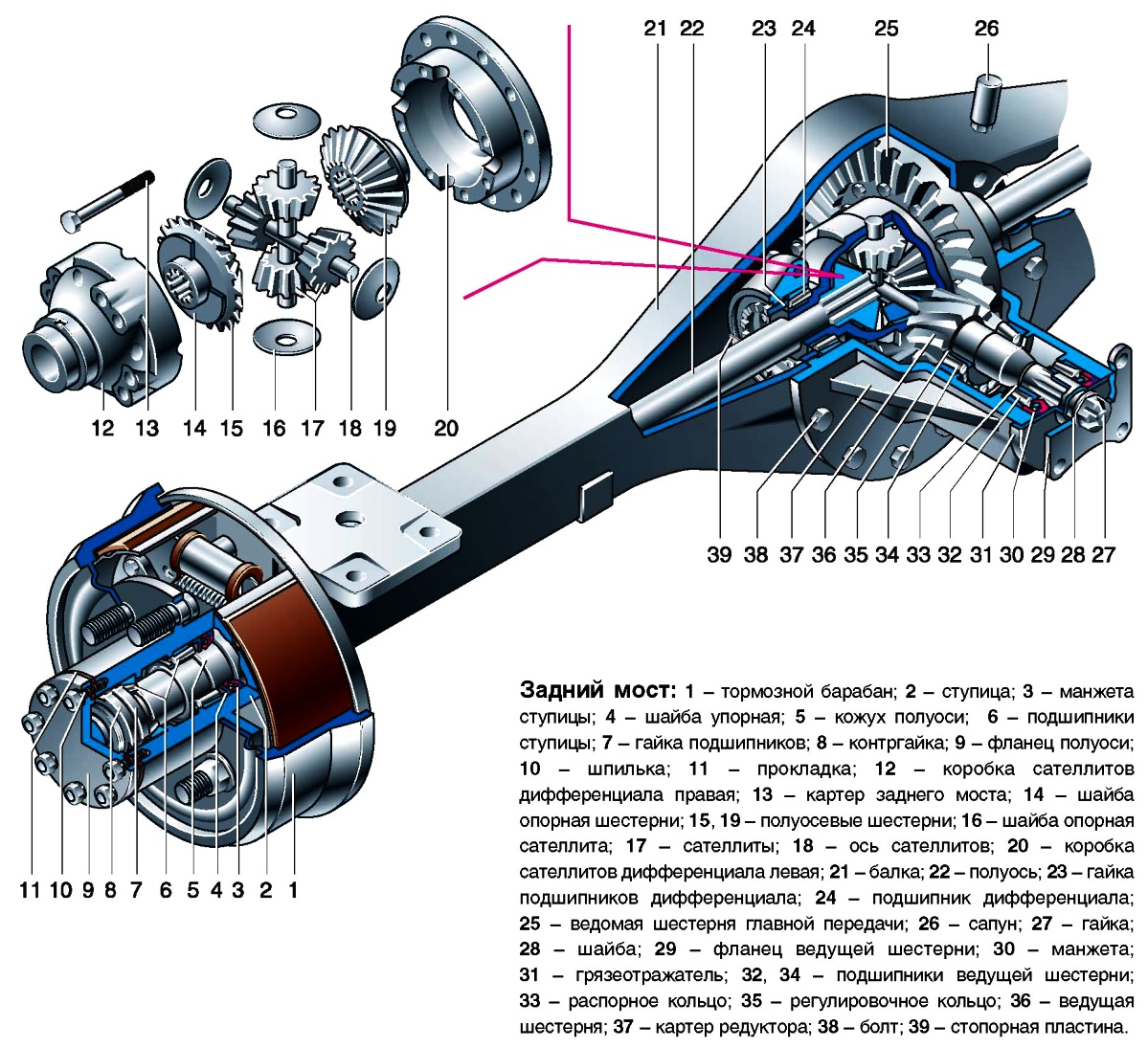

Задний мост ("банджо")
Редукторная часть "банджо" аналогична предыдущей версии, но есть существенное отличие: её монтируют в картер, скомпонованный путём сваривания из 2 (штампованных) частей, и зафиксированный болтами Ещё в этом типе конструкции присутствует шестерёнчатый дифференциал, в виде коробки, состоящей из 2 составляющих, объединённых посредством болтов. Аналогичным способом к этой коробке крепится шестерня (ведомая).
Содержимое коробки дифференциала представляет собой сопряжённую систему зацепления двух полу-осевых шестерён и четырёх сателлитов. В промежутке относительно коробки и торцевых частей входящих в неё элементов размещено необходимое количество
упорных шайб. Оси, по которым осуществляются вращения сателлитов взаимно фиксируются (благодаря специальным заглублениям в центре коробки дифференциала.
Ступица заднего моста
Цапфы шестеренчатого механизма (имеется в виду коробка дифференциала) дополнены напрессованными подшипниками (роликовыми) конической структуры. А в картерном отделе заднего моста присутствуют соответствующие полости под посадку подшипников и регулировочных опций дифференциала, собственно который, будучи синхронизирован с вспомогательной шестернёй и подшипниковой частью, крепится к картерным частям (под крышки) болтами.
Заводы-производители обеспечивают точную сборку механизмов. Поэтому крышки для подшипников не могут быть универсальными и взаимозаменяться. Регулирующие гайки призваны обеспечить нужную степень бокового зазора шестерёнок ведущей передачи и степень предварительного натяга подшипниковых элементов. Чтобы предотвратить сдвигание регулирующих гаек, используются пластины-стопоры, закреплённые на крышках подшипниковых механизмов.
Функционал полу-оси определяет установление её шлицевого компонента в соответствующую полость полуосевой шестерни. Наружный фланец полуоси закрепляется посредством шпилек и гаек на ступицы задних колёс. Дальнейшая регулировка и фиксация подшипниковой части производится посредством воздействия на регулировочную гайку.
Сальник впрессовывается в ступицу за телом подшипника, находящегося внутри. Полуось крепится гайками на переднюю сторону торца ступицы.
Помимо прочего, в ступицу также впрессовываются шпилечные элементы, предназначенные для закрепления тормозного барабана и прикрепления колёсной базы.
Смазка механизмов заднего моста
Для обеспечения бесперебойного функционирования механизмов необходима качественная смазка. Мост, оборудованный редуктором несъёмного типа требует 2,2 л. трансмиссионного масла. Для иных видов конструкции моста может понадобиться до 3 л. Смазывание подшипников в колёсах происходит вследствие поступления масла из картерной части в ступицы через кожуховые элементы полу-осей. Подтекание масла предотвращают резиновые манжеты в ступицах и рядом с валом основной шестерни.
